اگر به دنبال یک خلاصه تصویری و منظم از فرمولهای خازن و مقاومت فیزیک هستید، این پوستر میتواند یک ابزار مناسب برای مرور سریع مباحث الکتریسیته و مدارهای ساده باشد.
در این پوستر، ۱۰ مبحث مهم از ظرفیت خازن تا مقاومت معادل مدارهای سری و موازی در کنار فرمولها، شکلهای آموزشی و نکات کلیدی جمعآوری شدهاند.
این محصول بخشی از مجموعه کامل فرمولنامههای تصویری فیزیک است. برای مشاهده معرفی مجموعه و سایر پوسترهای این سری میتوانید به صفحه زیر مراجعه کنید:
این پوستر شامل چه مباحثی است؟
۱. ظرفیت خازن در مدار
ظرفیت خازن چیست؟
ظرفیت خازن نشان میدهد یک خازن در برابر اختلاف پتانسیل مشخص، چه مقدار بار الکتریکی میتواند ذخیره کند. رابطه اصلی ظرفیت خازن برابر است با:
\[
\boxed{C=\frac{Q}{V}}
\qquad
\begin{array}{l}
C:\ \text{Capacitance (F)}\\
Q:\ \text{Stored charge (C)}\\
V:\ \text{Potential difference (V)}
\end{array}
\]
در پوستر همچنین واحد ظرفیت خازن نیز مشخص شده است:
\[
\boxed{1\,F=1\,\frac{C}{V}}
\qquad
\text{Farad = Coulomb / Volt}
\]
بنابراین هرچه خازن بتواند برای یک اختلاف پتانسیل مشخص، بار بیشتری ذخیره کند، ظرفیت آن بیشتر است.

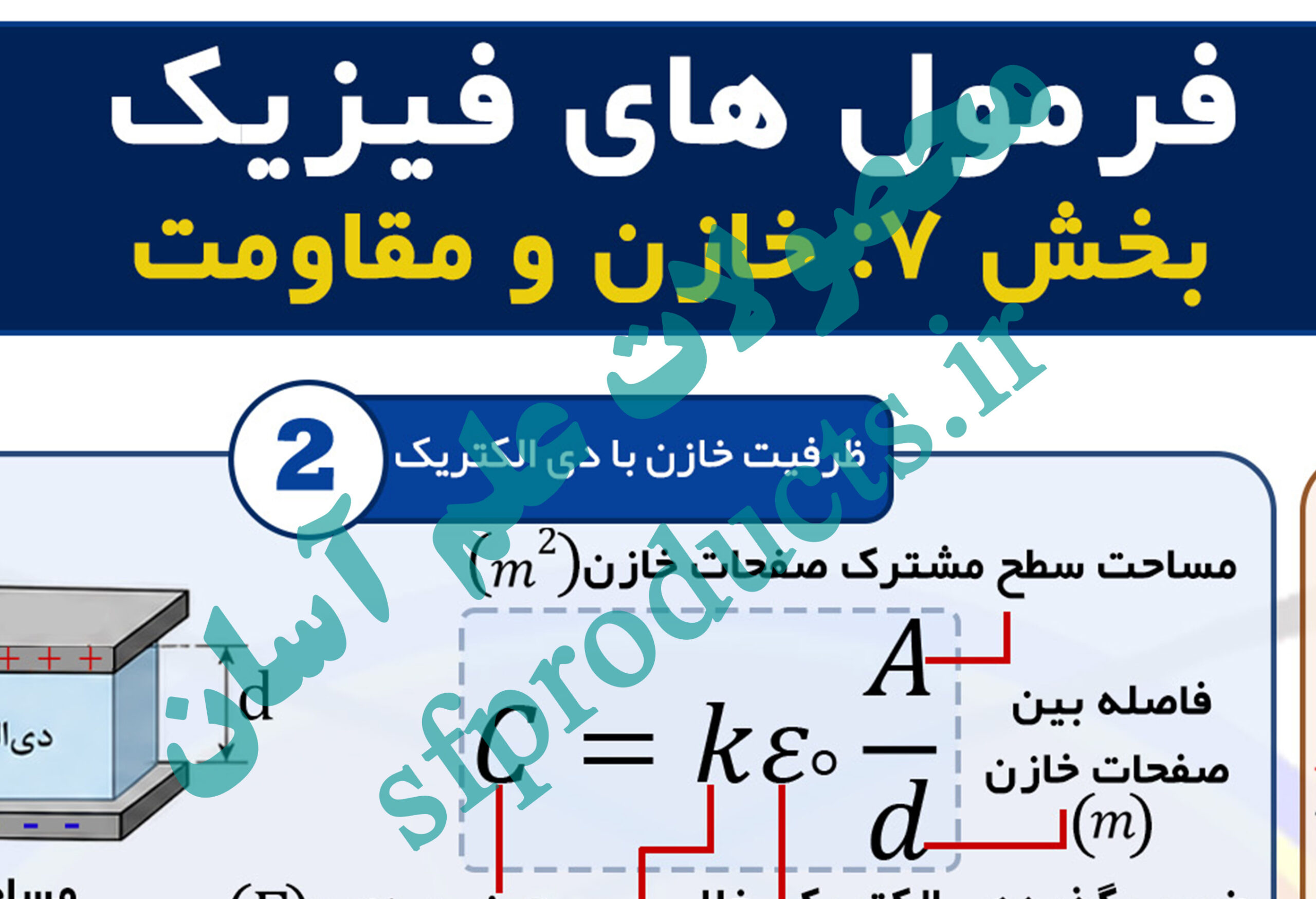

۲. ظرفیت خازن با دیالکتریک
برای یک خازن تخت و موازی که بین صفحات آن ماده دیالکتریک قرار گرفته باشد، ظرفیت خازن از رابطه زیر به دست میآید:
\[
\boxed{C=k\varepsilon_0\frac{A}{d}}
\qquad
\begin{array}{l}
C:\ \text{Capacitance (F)}\\
k:\ \text{Dielectric constant}\\
\varepsilon_0:\ \text{Vacuum permittivity}\\
A:\ \text{Plate area (m}^2\text{)}\\
d:\ \text{Plate separation (m)}
\end{array}
\]
ثابت گذردهی الکتریکی خلأ در پوستر نیز آورده شده است:
\[
\boxed{\varepsilon_0=8.85\times10^{-12}\ \frac{F}{m}}
\qquad
\text{Vacuum permittivity}
\]
نکته مهم: افزایش مساحت صفحات باعث افزایش ظرفیت خازن میشود، در حالی که افزایش فاصله بین صفحات باعث کاهش ظرفیت خواهد شد. وجود دیالکتریک با ضریب kk نیز ظرفیت را نسبت به حالت خلأ افزایش میدهد.
۳. انرژی ذخیرهشده در خازن
خازن علاوه بر ذخیره بار، میتواند انرژی الکتریکی را نیز در خود ذخیره کند. انرژی ذخیرهشده در خازن از رابطه زیر محاسبه میشود:
\[
\boxed{U_C=\frac{1}{2}CV^2}
\qquad
\begin{array}{l}
U_C:\ \text{Stored electrical energy (J)}\\
C:\ \text{Capacitance (F)}\\
V:\ \text{Potential difference (V)}
\end{array}
\]
دو شکل دیگر همین رابطه نیز در پوستر آمده است:
\[
\boxed{U_C=\frac{1}{2}QV}
\qquad
\boxed{U_C=\frac{Q^2}{2C}}
\qquad
\text{Equivalent forms of capacitor energy}
\]
بنابراین بسته به دادههای مسئله، میتوان از مناسبترین شکل رابطه انرژی استفاده کرد.
۴. مقاومت الکتریکی
مقاومت الکتریکی میزان مخالفت یک رسانا با عبور جریان الکتریکی است. در پوستر دو رابطه مهم برای مقاومت آمده است:
\[
\boxed{R=\rho\frac{L}{A}}
\qquad
\boxed{R=\frac{V}{I}}
\qquad
\begin{array}{l}
R:\ \text{Resistance (}\Omega\text{)}\\
\rho:\ \text{Resistivity (}\Omega\!\cdot\!m\text{)}\\
L:\ \text{Conductor length (m)}\\
A:\ \text{Cross-sectional area (m}^2\text{)}\\
V:\ \text{Potential difference (V)}\\
I:\ \text{Current (A)}
\end{array}
\]
رابطه
\({R=\frac{ρL}{A}}\)
نشان میدهد مقاومت به جنس ماده، طول رسانا و سطح مقطع آن وابسته است.
همچنین رابطهی
\({R=\frac{V}{I}}\)
ارتباط بین مقاومت، اختلاف پتانسیل و جریان را نشان میدهد.
۵. مقاومت کربنی و کد رنگی
در مقاومتهای کربنی، مقدار مقاومت معمولاً با استفاده از نوارهای رنگی مشخص میشود. در پوستر، دو رقم اول و توان ده مربوط به نوار سوم در قالب رابطه زیر خلاصه شدهاند:
\[
\boxed{R=ab\times10^n\ \Omega}
\qquad
\begin{array}{l}
a:\ \text{First color digit}\\
b:\ \text{Second color digit}\\
n:\ \text{Multiplier exponent}\\
R:\ \text{Resistance value (}\Omega\text{)}
\end{array}
\]
برای مثال اگر دو رقم اول مقاومت 47 و ضریب آن 102 باشد:
\[
\boxed{R=47\times10^2=4700\ \Omega=4.7\,k\Omega}
\]
نکته: در مقاومتهای چندنواره، نوارهای بیشتری میتوانند برای رقمهای معنادار بیشتر، ضریب، تلرانس و ضریب دمایی استفاده شوند؛ بنابراین برای خواندن دقیق یک مقاومت باید تعداد نوارها و نوع کد رنگی آن نیز در نظر گرفته شود.

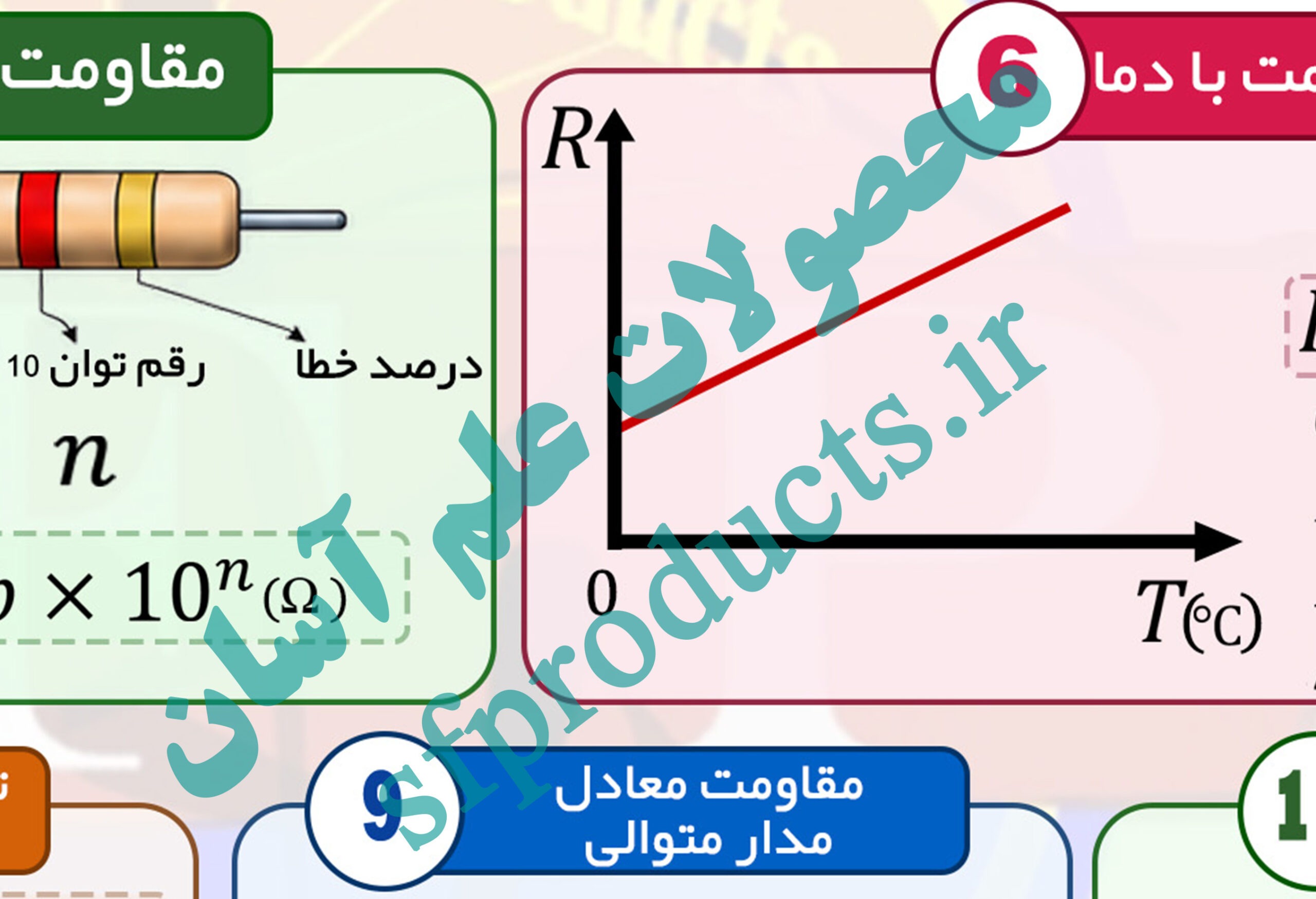

۶. رابطه مقاومت با دما
مقدار مقاومت برخی رساناها با تغییر دما تغییر میکند. رابطه این تغییر در پوستر به صورت زیر ارائه شده است:
\[
\boxed{\Delta R=\alpha R_1\Delta T}
\qquad
\boxed{R_2=R_1(1+\alpha\Delta T)}
\qquad
\begin{array}{l}
\Delta R:\ \text{Resistance change (}\Omega\text{)}\\
\alpha:\ \text{Temperature coefficient (1/}^{\circ}\text{C)}\\
R_1:\ \text{Initial resistance (}\Omega\text{)}\\
R_2:\ \text{Final resistance (}\Omega\text{)}\\
\Delta T:\ \text{Temperature change (}^{\circ}\text{C)}
\end{array}
\]
در بسیاری از فلزات، با افزایش دما مقاومت افزایش پیدا میکند؛ به همین دلیل مقدار α برای چنین موادی مثبت است.
۷. انرژی الکتریکی مصرفی
انرژی مصرفشده در یک وسیله الکتریکی را میتوان با استفاده از توان و زمان یا با جایگذاری قانون اهم به شکلهای مختلف محاسبه کرد.
فرمولهای موجود در پوستر:
\[
\boxed{U=RI^2t}
\qquad
\boxed{U=VIt}
\qquad
\boxed{U=\frac{V^2}{R}t}
\qquad
\begin{array}{l}
U:\ \text{Electrical energy (J)}\\
R:\ \text{Resistance (}\Omega\text{)}\\
I:\ \text{Current (A)}\\
V:\ \text{Potential difference (V)}\\
t:\ \text{Time (s)}
\end{array}
\]
این روابط از ترکیب رابطه توان با قانون اهم به دست میآیند و در مسائل مربوط به مصرف انرژی وسایل الکتریکی کاربرد زیادی دارند.
۸. توان الکتریکی مصرفی
توان الکتریکی، سرعت مصرف یا انتقال انرژی الکتریکی است. در پوستر سه رابطه مهم برای توان آمده است:
\[
\boxed{P=RI^2}
\qquad
\boxed{P=VI}
\qquad
\boxed{P=\frac{V^2}{R}}
\qquad
\begin{array}{l}
P:\ \text{Electrical power (W)}\\
R:\ \text{Resistance (}\Omega\text{)}\\
I:\ \text{Current (A)}\\
V:\ \text{Potential difference (V)}
\end{array}
\]
انتخاب رابطه مناسب به اطلاعات مسئله بستگی دارد. اگر V و I داده شده باشند، استفاده از P=VI سادهترین گزینه است؛ در صورت داشتن I و R، رابطه P=RI2 و در صورت داشتن V و R، رابطه \(\frac{V^2}{R}\)=P کاربرد دارد. این روابط برای توان مصرفی مقاومتها نیز استفاده میشوند.
۹. مقاومت معادل مدار سری
وقتی چند مقاومت به صورت سری به یکدیگر متصل باشند، مقاومت معادل برابر مجموع مقاومتهای مدار است:
\[
\boxed{R_t=R_1+R_2+\cdots+R_n}
\qquad
\begin{array}{l}
R_t:\ \text{Equivalent resistance (}\Omega\text{)}\\
R_1,R_2,\ldots,R_n:\ \text{Series resistances (}\Omega\text{)}
\end{array}
\]
در مدار سری، جریان عبوری از تمام مقاومتها یکسان است:
\[
\boxed{I=I_1=I_2=\cdots=I_n}
\qquad
\text{Same current through all series resistors}
\]
و اختلاف پتانسیل کل بین مقاومتها تقسیم میشود:
\[
\boxed{V_t=V_1+V_2+\cdots+V_n}
\qquad
\text{Total voltage = sum of voltage drops}
\]

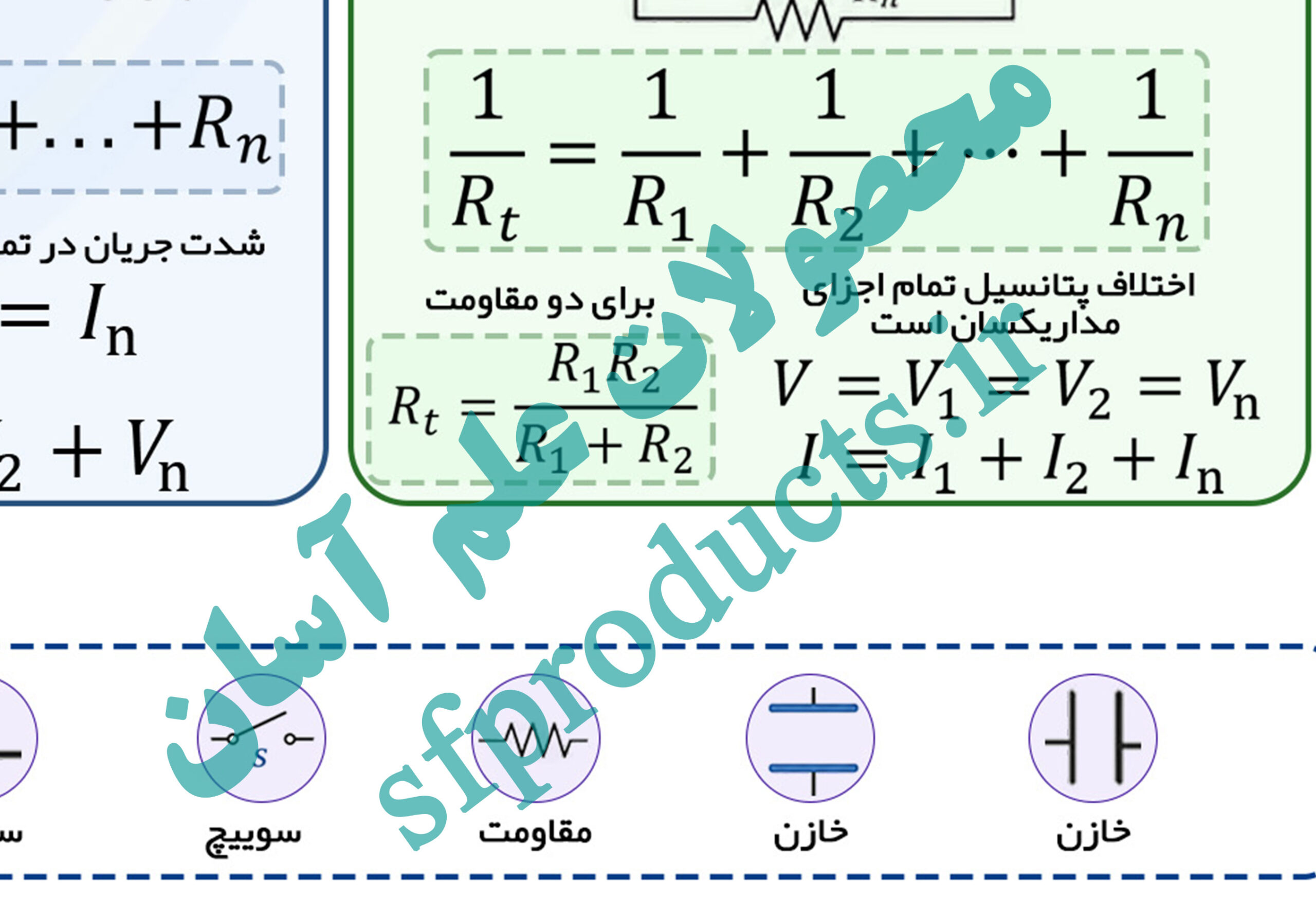

۱۰. مقاومت معادل مدار موازی
برای مقاومتهایی که به صورت موازی متصل شدهاند، رابطه مقاومت معادل به صورت زیر است:
\[
\boxed{\frac{1}{R_t}
=
\frac{1}{R_1}
+
\frac{1}{R_2}
+\cdots+
\frac{1}{R_n}}
\qquad
\begin{array}{l}
R_t:\ \text{Equivalent resistance (}\Omega\text{)}\\
R_1,R_2,\ldots,R_n:\ \text{Parallel resistances (}\Omega\text{)}
\end{array}
\]
برای دو مقاومت موازی، رابطه سادهتر زیر بسیار پرکاربرد است:
\[
\boxed{R_t=\frac{R_1R_2}{R_1+R_2}}
\qquad
\text{Equivalent resistance of two parallel resistors}
\]
در مدار موازی، اختلاف پتانسیل دو سر تمام شاخهها برابر است:
\[
\boxed{V=V_1=V_2=\cdots=V_n}
\qquad
\text{Same voltage across all parallel branches}
\]
در مقابل، جریان کل بین شاخههای مختلف تقسیم میشود:
\[
\boxed{I=I_1+I_2+\cdots+I_n}
\qquad
\text{Total current = sum of branch currents}
\]
نکات مهم این پوستر
۱. ظرفیت خازن از نسبت بار ذخیرهشده به اختلاف پتانسیل به دست میآید.
۲. در خازن تخت، افزایش سطح صفحات A ظرفیت را افزایش و افزایش فاصله صفحات d ظرفیت را کاهش میدهد.
۳. انرژی خازن را میتوان با سه رابطه معادل محاسبه کرد؛ انتخاب رابطه به دادههای مسئله بستگی دارد.
۴. مقاومت یک رسانا به طول، سطح مقطع و جنس آن وابسته است.
۵. در مقاومتهای رنگی، رنگ نوارها برای تعیین مقدار مقاومت استفاده میشود.
۶. مقاومت بسیاری از رساناهای فلزی با افزایش دما افزایش مییابد.
۷. توان الکتریکی نرخ مصرف انرژی است و واحد آن وات W است.
۸. در مدار سری، جریان یکسان و ولتاژ تقسیم میشود.
۹. در مدار موازی، ولتاژ یکسان و جریان تقسیم میشود.
۱۰. مقاومت معادل مدار سری از تکتک مقاومتها بزرگتر است، در حالی که مقاومت معادل مدار موازی از کوچکترین مقاومت مدار بیشتر نیست.
جمعبندی
پوستر فرمولهای خازن و مقاومت فیزیک یک خلاصه تصویری از روابط مهم موردنیاز در مبحث الکتریسیته و مدارهای ساده است. از ظرفیت و انرژی خازن گرفته تا مقاومت، کد رنگی مقاومت، توان و انرژی الکتریکی و مقاومت معادل مدارهای سری و موازی، مهمترین فرمولها در یک صفحه جمعآوری شدهاند.
این ساختار باعث میشود دانشآموز بتواند هنگام حل تمرین و تست، بهجای جستوجو در چندین صفحه، روابط اصلی خازن و مقاومت را سریع مرور کند.
این پوستر بهخصوص برای دانشآموزان دبیرستان، داوطلبان کنکور، مرور شب امتحان و جمعبندی مباحث فیزیک کاربردی است.
مطالعه بیشتر
برای مطالعه عمیقتر مباحث مرتبط با خازن، مقاومت و مدارهای الکتریکی میتوانید از منابع آموزشی زیر استفاده کنید:
- OpenStax – Capacitors and Capacitance
توضیح مفاهیم ظرفیت خازن، بار، اختلاف پتانسیل و خازنهای مختلف. - OpenStax – Capacitors and Dielectrics
منبع آموزشی درباره خازن، دیالکتریک و انرژی ذخیرهشده در خازن. - OpenStax – Capacitors in Series and in Parallel
توضیح کامل اتصالهای سری و موازی خازنها و محاسبه ظرفیت معادل. - OpenStax – Electrical Energy and Power
بررسی توان الکتریکی، انرژی مصرفی و روابط توان در مقاومتها. - The Physics Classroom – Ohm’s Law
آموزش رابطه بین اختلاف پتانسیل، جریان و مقاومت و کاربرد قانون اهم. - SparkFun – Resistor Color Codes
راهنمای تصویری برای تشخیص مقدار مقاومت از روی نوارهای رنگی مقاومت.
مشخصات محصول
بخش مجموعه
بخش 7
موضوع
فرمولنامه تصویری خازن و مقاومت
تعداد مباحث اصلی
10 بخش
موضوعات
مناسب برای پایه/رشته
یازدهم تجربی و ریاضی
قبل از خرید
این محصول یک فایل آموزشی دیجیتال است و پس از خرید، فایل در اختیار شما قرار میگیرد.
تصویر موجود در صفحه محصول برای آشنایی با محتوای پوستر ارائه شده است. برای استفاده از نسخه کامل و با کیفیت محصول، فایل خریداریشده را دریافت کنید.
این پوستر با هدف مرور و جمعبندی فرمولها و نکات مهم طراحی شده و جایگزین کتاب درسی، جزوه کامل یا آموزش مفهومی فیزیک نیست.
سوالات درباره محصول
مباحث این پوستر از مفاهیم پایه و کاربردی فیزیک هستند و برای دانشآموزان دوره متوسطه دوم، بویژه پایه یازدهم، داوطلبان آزمون و افرادی که در حال مرور فیزیک هستند کاربرد دارند.
بله. فایل برای استفاده دیجیتال و چاپ قابل استفاده است.
بله محتوای محصول یک پوستر آموزشی مستقل است که تمام مطالب و روابط آن در یک صفحه جمعبندی شدهاند.
یک صفحه برای مرور مبحث خازن و مقاومت
این پوستر را میتوان بهعنوان یک برگه جمعبندی سریع مبحث خازن و مقاومت در کنار جزوه و کتاب درسی استفاده کرد و برای دانشآموزانی که میخواهند قبل از آزمون یا امتحان روابط اصلی را سریع مرور کنند، کاربردی است.
