اگر برای مرور سریع مباحث الکترومغناطیس و مدارهای جریان متناوب به دنبال مجموعهای خلاصه از روابط مهم هستید، فرمولهای القای الکترومغناطیسی و جریان متناوب در این پوستر میتواند یک ابزار کاربردی برای جمعبندی باشد.
این پوستر بخشی از مجموعه فرمولنامه تصویری فیزیک است که فرمولها را در کنار شکلها، نمودارها، نمادها و توضیحات کوتاه ارائه میکند. برای مشاهده سایر پوسترهای این مجموعه میتوانید به صفحه معرفی مجموعه مراجعه کنید:
مشاهده مجموعه فرمولنامه تصویری فیزیک
پوستر بخش ۱۰ روی القای الکترومغناطیسی، شار مغناطیسی، قانون فاراده، القاگر، جریان متناوب و ترانسفورماتور تمرکز دارد. این مباحث از موضوعات مهم فیزیک هستند و در حل بسیاری از مسائل مربوط به میدان مغناطیسی و مدارهای الکتریکی کاربرد دارند.
این پوستر شامل چه مباحثی است؟
در این پوستر، مباحث زیر ارائه شدهاند:
1. شار مغناطیسی
در این رابطه، شار مغناطیسی به شدت میدان مغناطیسی، مساحت سطح و زاویه قرارگیری سطح نسبت به میدان وابسته است.
توضیح نمادها به فارسی:
- \(\Phi\): شار مغناطیسی، بر حسب وبر
- B: اندازه میدان مغناطیسی، بر حسب تسلا
- A: مساحت سطح حلقه، بر حسب مترمربع
- \(\theta\): زاویه بین میدان مغناطیسی و سطح
نکته: در این پوستر زاویه مطابق شکل با خود سطح تعریف شده، بنابراین از \[ \sin\theta \] استفاده شده است. اگر زاویه با خط عمود بر سطح تعریف شود، رابطه به شکل \[ BA\cos\theta \] نوشته میشود.
2. قانون فاراده و نیروی محرکه القایی
قانون فاراده بیان میکند که تغییر شار مغناطیسی در یک سیمپیچ باعث ایجاد نیروی محرکه القایی میشود. هرچه تغییر شار در مدت زمان کوتاهتری اتفاق بیفتد، مقدار نیروی محرکه القایی بیشتر خواهد بود.
\[
\boxed{\varepsilon=-N\frac{\Delta\Phi}{\Delta t}}
\qquad
\begin{aligned}
\varepsilon &: \text{Induced electromotive force (V)}\\
N &: \text{Number of turns}\\
\Delta\Phi &: \text{Change in magnetic flux (Wb)}\\
\Delta t &: \text{Time interval (s)}
\end{aligned}
\]
توضیح نمادها به فارسی:
- ε: نیروی محرکه القایی، بر حسب ولت
- N: تعداد دور سیمپیچ
- ΔΦ: تغییر شار مغناطیسی
- Δt: بازه زمانی تغییر شار
علامت منفی در قانون فاراده با قانون لنز ارتباط دارد و جهت جریان القایی را مشخص میکند؛ یعنی اثر القایی با تغییر شار ایجادکننده آن مخالفت میکند.
3.ضریب خودالقایی
توضیح نمادها به فارسی:
- L: ضریب خودالقایی، بر حسب هانری
- μ0: تراوایی مغناطیسی خلأ
- N: تعداد دور سیمپیچ
- A: مساحت سطح مقطع سیمپیچ
- l طول سیمپیچ
افزایش تعداد دورها باعث افزایش قابلتوجه ضریب خودالقایی میشود، زیرا N در رابطه به توان دوم رسیده است. مفهوم خودالقایی نیز با مخالفت سیمپیچ در برابر تغییر جریان مرتبط است.
4. انرژی القاگر
القاگر میتواند انرژی را در میدان مغناطیسی خود ذخیره کند. انرژی ذخیرهشده در یک القاگر از رابطه زیر به دست میآید:
\[
\boxed{U=\frac{1}{2}LI^2}
\qquad
\begin{aligned}
U &: \text{Stored magnetic energy (J)}\\
L &: \text{Inductance (H)}\\
I &: \text{Current (A)}
\end{aligned}
\]
توضیح نمادها به فارسی:
- U: انرژی ذخیرهشده در میدان مغناطیسی، بر حسب ژول
- L: ضریب خودالقایی، بر حسب هانری
- I: جریان الکتریکی، بر حسب آمپر
از رابطه مشخص است که انرژی با ضریب خودالقایی متناسب است و با مجذور جریان افزایش مییابد.
5. جریان متناوب
در جریان متناوب، جهت و مقدار جریان با زمان تغییر میکند. در پوستر، جریان متناوب بهصورت یک تابع سینوسی نمایش داده شده است:
\[
\boxed{I=I_m\sin\left(\frac{2\pi}{T}t\right)}
\qquad
\begin{aligned}
I &: \text{Instantaneous current (A)}\\
I_m &: \text{Maximum current (A)}\\
T &: \text{Period (s)}\\
t &: \text{Time (s)}
\end{aligned}
\]
فرکانس زاویهای نیز از رابطه زیر به دست میآید:
\[
\boxed{\omega=\frac{2\pi}{T}}
\qquad
\begin{aligned}
\omega &: \text{Angular frequency (rad/s)}\\
T &: \text{Period (s)}
\end{aligned}
\]
توضیح نمادها به فارسی:
- I: جریان لحظهای
- Im: بیشینه جریان
- T: دوره تناوب
- t: زمان
- ω: فرکانس زاویهای
6. نیروی محرکه القایی متناوب
وقتی شار مغناطیسی بهصورت تناوبی تغییر کند، نیروی محرکه القایی نیز میتواند به شکل سینوسی تغییر کند:
\[
\boxed{\varepsilon=\varepsilon_m\sin\left(\frac{2\pi}{T}t\right)}
\qquad
\begin{aligned}
\varepsilon &: \text{Instantaneous induced emf (V)}\\
\varepsilon_m &: \text{Maximum induced emf (V)}\\
T &: \text{Period (s)}\\
t &: \text{Time (s)}
\end{aligned}
\]
توضیح نمادها به فارسی:
- ε: نیروی محرکه القایی لحظهای
- εm: بیشینه نیروی محرکه القایی
- T: دوره تناوب
- t: زمان

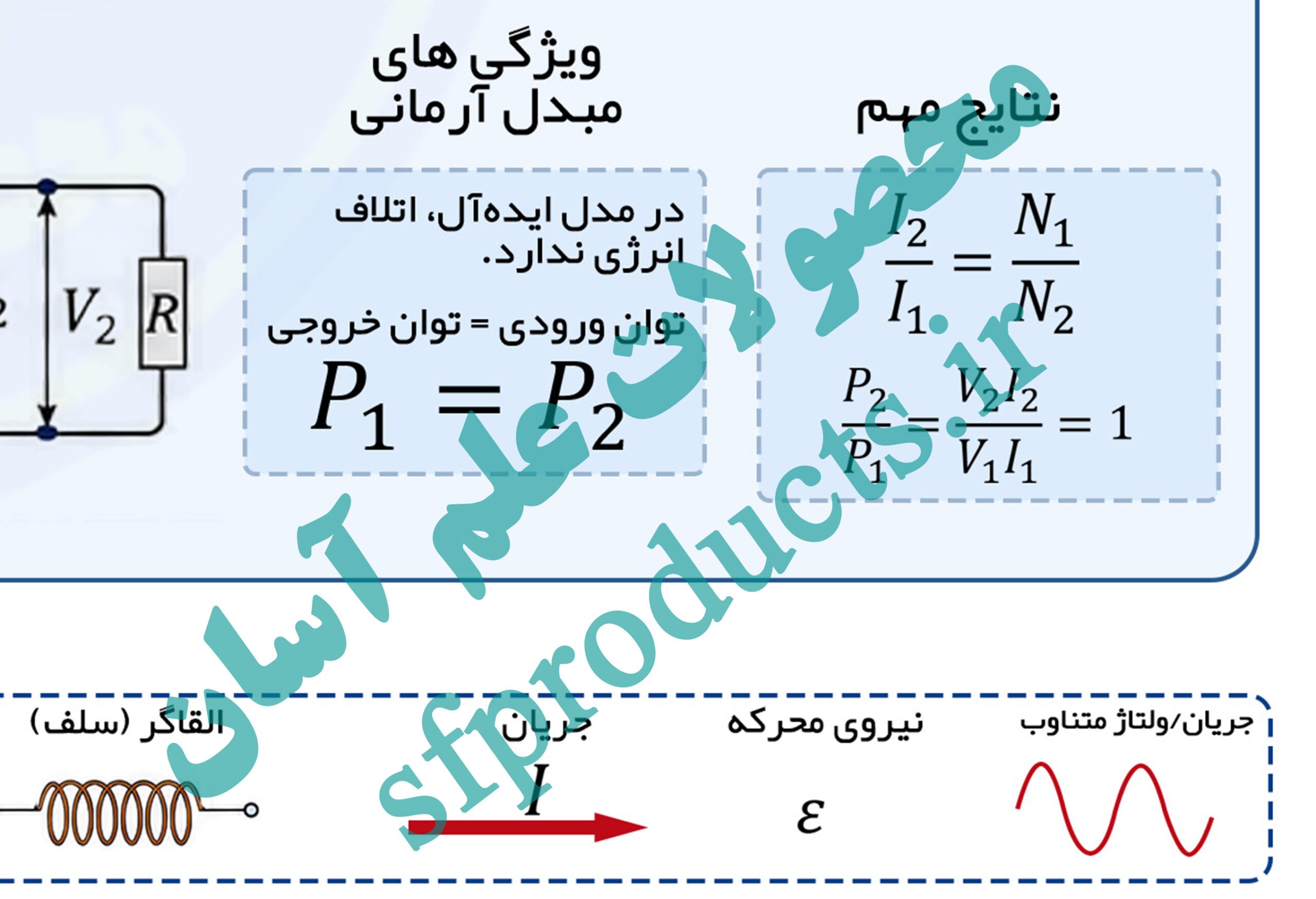

7. ترانسفورماتور
ترانسفورماتور با استفاده از القای الکترومغناطیسی میتواند ولتاژ جریان متناوب را افزایش یا کاهش دهد. نسبت ولتاژها با نسبت تعداد دور سیمپیچهای اولیه و ثانویه مرتبط است
\[
\boxed{\frac{V_2}{V_1}=\frac{N_2}{N_1}}
\qquad
\begin{aligned}
V_1 &: \text{Primary voltage (V)}\\
V_2 &: \text{Secondary voltage (V)}\\
N_1 &: \text{Number of primary turns}\\
N_2 &: \text{Number of secondary turns}
\end{aligned}
\]
توضیح نمادها به فارسی:
- V1: ولتاژ اولیه
- V2: ولتاژ ثانویه
- N1: تعداد دور سیمپیچ اولیه
- N2: تعداد دور سیمپیچ ثانویه
برای ترانسفورماتور ایدهآل، توان ورودی و خروجی برابر در نظر گرفته میشود:
\[
\boxed{P_1=P_2}
\qquad
\begin{aligned}
P_1 &: \text{Primary input power (W)}\\
P_2 &: \text{Secondary output power (W)}
\end{aligned}
\]
همچنین نسبت جریانها در ترانسفورماتور ایدهآل بهصورت زیر است:
\[
\boxed{\frac{I_2}{I_1}=\frac{N_1}{N_2}}
\qquad
\begin{aligned}
I_1 &: \text{Primary current (A)}\\
I_2 &: \text{Secondary current (A)}\\
N_1 &: \text{Number of primary turns}\\
N_2 &: \text{Number of secondary turns}
\end{aligned}
\]
در نتیجه اگر تعداد دور سیمپیچ ثانویه بیشتر از اولیه باشد، ترانسفورماتور افزاینده ولتاژ و اگر تعداد دور ثانویه کمتر باشد، کاهنده ولتاژ خواهد بود.
جمعبندی
فرمولهای القای الکترومغناطیسی و جریان متناوب مجموعهای از روابط مهم برای مرور سریع مباحث شار مغناطیسی، قانون فاراده، خودالقایی، انرژی القاگر، جریان متناوب و ترانسفورماتور هستند.
این پوستر بهجای ارائه فرمولها بهصورت پراکنده، روابط را همراه با نمادها، واحدها، نمودارها و تصاویر آموزشی کنار یکدیگر قرار میدهد تا برای مرور قبل از امتحان، جمعبندی و حل تمرین کاربردی باشد.
اگر هدف شما مرور سریع مباحث الکترومغناطیس است، این پوستر میتواند در کنار کتاب درسی و جزوه آموزشی بهعنوان یک برگه جمعبندی تصویری مورد استفاده قرار گیرد.
مطالعه بیشتر
برای مطالعه عمیقتر مباحث این پوستر، منابع آموزشی زیر پیشنهاد میشوند:
- Magnetic Flux — The Physics Classroom
- Faraday’s Law — The Physics Classroom
- Lenz’s Law — The Physics Classroom
- Faraday’s Law of Induction — OpenStax
- Transformers — OpenStax
- Inductance — OpenStax
این منابع مباحثی مانند شار مغناطیسی، قانون فاراده و لنز، القا، خودالقایی و عملکرد ترانسفورماتورها را با توضیحات و مثالهای بیشتر بررسی میکنند.
مشخصات محصول
بخش مجموعه
بخش 10
موضوع
فرمولنامه تصویری القای الکترومغناطیسی و جریان متناوب
تعداد مباحث اصلی
7 بخش
موضوعات
مناسب برای پایه/رشته
یازدهم تجربی و ریاضی
قبل از خرید
این محصول یک فایل آموزشی دیجیتال است و پس از خرید، فایل در اختیار شما قرار میگیرد.
تصویر موجود در صفحه محصول برای آشنایی با محتوای پوستر ارائه شده است. برای استفاده از نسخه کامل و با کیفیت محصول، فایل خریداریشده را دریافت کنید.
این پوستر با هدف مرور و جمعبندی فرمولها و نکات مهم طراحی شده و جایگزین کتاب درسی، جزوه کامل یا آموزش مفهومی فیزیک نیست.
سوالات درباره محصول
پوستر شامل هفت مبحث:
شار مغناطیسی، قانون فاراده و نیروی محرکه القایی، ضریب خودالقایی، انرژی القاگر، جریان متناوب، نیروی محرکه القایی متناوب، ترانسفورماتور
است.
مباحث این پوستر از مفاهیم پایه و کاربردی فیزیک هستند و برای دانشآموزان دوره متوسطه دوم، بویژه پایه یازدهم، داوطلبان آزمون و افرادی که در حال مرور فیزیک هستند کاربرد دارند.
بله. فایل برای استفاده دیجیتال و چاپ قابل استفاده است.
بله محتوای محصول یک پوستر آموزشی مستقل است که تمام مطالب و روابط آن در یک صفحه جمعبندی شدهاند.
یک صفحه برای مرور مبحث القای الکترومغناطیسی و جریان متناوب
این پوستر را میتوان بهعنوان یک برگه جمعبندی سریع مبحث القای الکترومغناطیسی و جریان متناوب در کنار جزوه و کتاب درسی استفاده کرد و برای دانشآموزانی که میخواهند قبل از آزمون یا امتحان روابط اصلی را سریع مرور کنند، کاربردی است.
